Описание
Автоматизированная информационно‑измерительная система коммерческого учёта электроэнергии (АИИС КУЭ) для наружного освещения
Назначение
АИИС КУЭ предназначена для автоматизированного сбора, обработки и хранения данных о потреблении электроэнергии системами наружного освещения. Система обеспечивает:
- точный коммерческий учёт электроэнергии по точкам подключения;
- мониторинг режимов энергопотребления в реальном времени;
- формирование отчётной документации для расчётов с энергоснабжающей организацией;
- выявление аномалий (перерасходов, потерь, несанкционированных подключений).
Архитектурная схема
Система реализуется по трёхуровневой структуре:
- Нижний уровень (ИИК — измерительно‑информационный комплекс)
- счётчики электроэнергии класса точности 0,5S или выше;
- измерительные трансформаторы тока и напряжения;
- вторичные измерительные цепи.
- Средний уровень (ИВКЭ — информационно‑вычислительный комплекс энергообъекта)
- устройства сбора и передачи данных (УСПД);
- каналообразующая аппаратура (модемы, конвертеры);
- локальное хранилище данных (30–60 дней).
- Верхний уровень (ИВК — информационно‑вычислительный комплекс)
- сервер баз данных с ПО учёта;
- автоматизированные рабочие места (АРМ) операторов;
- интерфейсы для интеграции с биллинговыми системами.
Основные функции
- Измерение параметров
- Сбор и передача данных
- автоматический опрос счётчиков каждые 15–30 мин;
- передача данных в ЦОД по расписанию (ежесуточно) или по запросу;
- поддержка протоколов Modbus, IEC 61850, СПОДЭС.
- Хранение и анализ
- архив данных — не менее 3,5 лет;
- формирование отчётов по потреблению, потерям, тарифам;
- аналитика по графикам нагрузки (суточным, месячным, годовым).
- Контроль и безопасность
- фиксация событий (вскрытие корпуса, вмешательство, пропадание питания);
- защита данных (шифрование, электронные подписи);
- синхронизация времени с точностью ±5 с (через GPS/ГЛОНАСС или NTP).
Состав оборудования

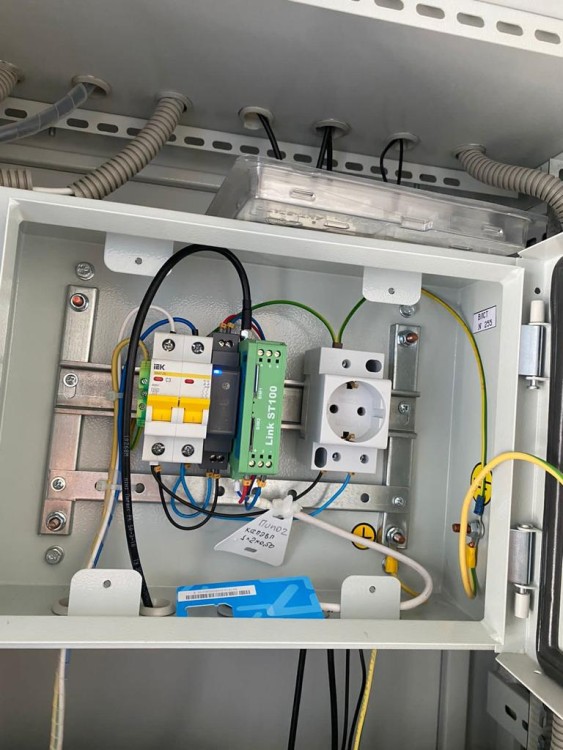

- Счётчики электроэнергии
- Устройства сбора и передачи данных (УСПД)
- промышленный контроллер с GSM/Ethernet‑модулем;
- резервное питание (аккумулятор 12 В);
- защита от перенапряжений.
- Каналообразующая аппаратура
- GSM‑модемы с SIM‑картами операторов;
- оптические конвертеры (при использовании ВОЛС);
- маршрутизаторы с VPN.
- Серверное оборудование
- сервер БД (PostgreSQL, MS SQL);
- ПО для учёта (например, «Пирамида», «Энергосфера»);
- АРМ оператора с веб‑интерфейсом.
Преимущества системы
- Юридическая значимость данных: соответствие требованиям ФЗ «Об электроэнергетике» и ПП № 442.
- Снижение коммерческих потерь: выявление хищений, некорректных показаний.
- Оптимизация затрат: анализ потребления по тарифам, прогнозирование расходов.
- Удаленный мониторинг: контроль состояния счётчиков и линий в режиме 24/7.
- Интеграция: передача данных в биллинговые системы, ГИС ЖКХ, платформы «умного города».
Схема работы
- Измерение: счётчики фиксируют потребление энергии с привязкой ко времени.
- Сбор: УСПД опрашивает счётчики по RS‑485/Ethernet.
- Передача: данные отправляются на сервер через GSM/Ethernet/ВОЛС.
- Обработка: ПО формирует отчёты, выявляет аномалии, рассчитывает тарифы.
- Визуализация: операторы получают доступ к данным через веб‑интерфейс или API.
Требования к эксплуатации
- Метрология: периодическая поверка счётчиков (межповерочный интервал — 10–16 лет).
- Кибербезопасность: защита каналов связи (VPN, шифрование), разграничение прав доступа.
- Резервирование: дублирование каналов связи, ИБП для УСПД.
- Документация: паспорта счётчиков, схемы подключения, журналы событий.
Экономический эффект
- Точность расчётов: исключение ошибок ручного снятия показаний.
- Снижение потерь: оперативное выявление нештатных режимов.
- Автоматизация: сокращение трудозатрат на сбор и обработку данных.
- Прогнозирование: оптимизация тарифных планов на основе аналитики.
Область применения
АИИС КУЭ используется для учёта электроэнергии:
- уличного освещения (дороги, тротуары, площади);
- паркового и ландшафтного освещения;
- освещения транспортных развязок, мостов, тоннелей;
- объектов городской инфраструктуры (остановки, рекламные конструкции).
