Описание

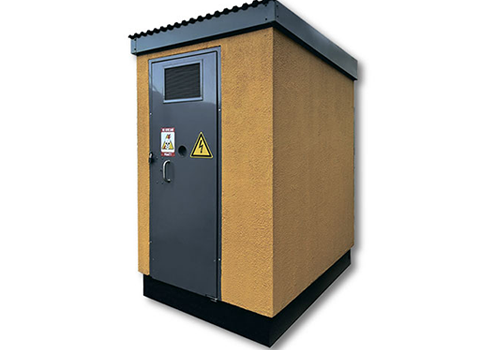

Блочный распределительный пункт наружного освещения (БРП‑НО) состоит из следующих основных конструктивных элементов и оборудования:
1. Конструктивная часть
Блок‑модуль (надземная часть) — помещение для размещения электрооборудования. Имеет односкатную крышу с битумным праймером и мягкой кровлей.
Приямок (подземно‑цокольная часть) — заглублённая в землю конструкция для ввода, прокладки и подключения кабельных линий. Гидроизолируется битумной мастикой.
Люк и лестница — обеспечивают доступ в приямок.
Входная дверь с реечным замком.
2. Основное электрооборудование
Вводно‑распределительные шкафы (ВРШ) — принимают и распределяют электроэнергию (0,4 кВ, 50 Гц). Включают:
перекидной рубильник на два ввода;
предохранители;
два вакуумных контактора (коммутируют группы нагрузки «вечер» и «ночь»).
Шкаф учёта электроэнергии (ШУ) — содержит счётчик для учёта потреблённой энергии.
Ящик собственных нужд (ЯСН) — обеспечивает питание внутренних потребителей БРП‑НО.
Ящик с понижающим трансформатором (ЯТП) — выдаёт напряжение ∼12 В для низковольтных потребителей.
3. Вспомогательное оборудование и средства безопасности
Электроконвектор — для обогрева помещения.
Светильник с лампой накаливания — для внутреннего освещения.
Диэлектрический коврик (750×750 мм) — 2 шт.
Диэлектрические перчатки — 1 пара.
Съёмник предохранителей — 1 шт.
Комплект плакатов по технике безопасности — 1 комплект.
Ключи от дверей — 1 комплект.
4. Системы заземления
Внутренний контур заземления — выполнен на заводе-изготовителе.
Места для соединения с внешним контуром — предусмотрены на наружной поверхности блок-модуля (материалы для внешнего контура в комплект не входят).
5. Сопроводительная документация
Техническая документация, паспорта, инструкции — 1 комплект.
Характеристики
| Страна | Россия |
| Гарантия производителя | Да |
